Nastavitelný svařovací rotátor Výrobce

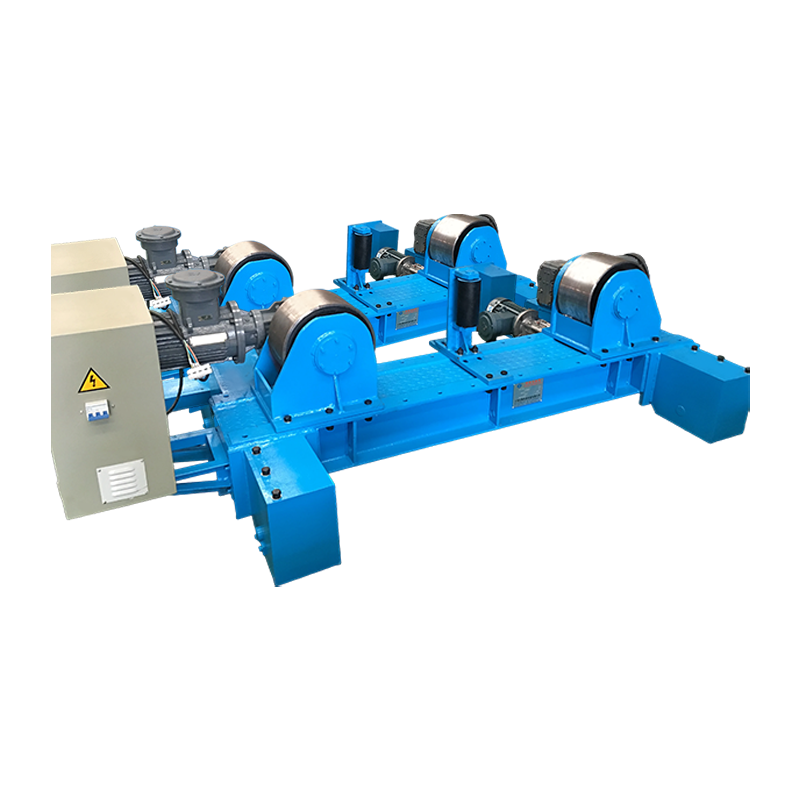

1 sada nastavitelného svařovacího rotátoru se skládá z 1 hnacího rotátoru a 1 volnoběžného rotátoru, každý má 2 válečky. Pro nastavení vzdálenosti válečků je k dispozici vodicí šroub nebo šroub.

O nás
Wuxi WeldNice Heavy Industry Technology Co., Ltd.
Wuxi WeldNice Heavy Industry Technology Co., Ltd. Vyrábí a provozuje různé typy svařovacích rotátorů, manipulátorů, polohovadel, CNC řezacích strojů plamenem a plazmou, řady automatických svařovacích zařízení, speciálních svařovacích a řezacích strojů a řady navařovacích svařovacích linek, lodí, H-nosníků a výrobních linek pro větrné věže atd. Jako profesionální Čína Nastavitelný svařovací rotátor Výrobce a ODM Společnost pro nastavitelné rotátory@@TRANS_027@@
Certifikát cti
  • Obchodní licence Zhezhen
  • Certifikace Zhezhen CE (rolovací rám)
Novinky
Novinky
Nastavitelný svařovací rotátor Znalosti o průmyslu
The Nastavitelný svařovací rotátor je stěžejním zařízením v oblasti automatizace svařování, primárně určeným pro pomocné operace svařování válcových obrobků. Umožňuje rovnoměrné vytváření svaru otáčením obrobku, čímž se zvyšuje účinnost a kvalita svařování. Nastavitelný svařovací rotátor je široce kompatibilní s válcovými a trubkovými obrobky různých průměrů a slouží jako nepostradatelné automatizované zařízení pro průmyslová odvětví, jako je větrná energetika, tlakové nádoby a skladovací nádrže. Každá sada nastavitelných svařovacích rotátorů se skládá z jednoho hnacího rotátoru a jednoho napínacího rotátoru, přičemž pro každou jednotku jsou nakonfigurovány dva válečky. Rozteč válců lze nastavit pomocí vodicích šroubů nebo šroubů, aby vyhovovaly požadavkům na upínání obrobků různých průměrů.
Wuxi WeldNice Heavy Industry Technology Co., Ltd. se nachází v podpůrné zóně Yangshan v zóně hospodářského a technologického rozvoje Huishan, město Wuxi. Využitím pohodlné pozemní a vodní dopravy a komplexních průmyslových podpůrných zařízení tohoto vodního města Jiangnan se společnost od svého založení v roce 2004 zaměřuje na výzkum a vývoj a výrobu svařovacích zařízení. Její nastavitelné svařovací rotátory přijímají pokročilou technologii zpracování a testovací zařízení v kombinaci s více než 20 lety zkušeností v oboru, aby poskytovaly stabilní a spolehlivá automatizovaná řešení OEM svařování pro větrné věže, akumulační nádrže a další služby na zakázku.

1. Základní principy nastavitelného svařovacího rotátoru

1.1 Konstrukční složení

Každá sada nastavitelných svařovacích rotátorů obsahuje 1 hnací rotátor a 1 napínací rotátor, z nichž každý je vybaven dvěma nosnými válečky. Hnací konec je zabudován s motorem a redukčním převodovým mechanismem, který pohání válečky do otáčení prostřednictvím ozubených kol nebo řetězů; konec napínací kladky má konstrukci bez pohonu, která se otáčí synchronně s obrobkem.

1.2 Princip nastavení

Pro úpravu rozteče válců jsou k dispozici dva způsoby: převod vodícím šroubem a uzamykání šroubů:
  • Nastavení vodícího šroubu: Otáčením ručního kola se vodicí šroub roztahuje a smršťuje, což zase pohání sedlo válce k horizontálnímu pohybu, čímž se dosahuje přesného jemného doladění rozteče a přizpůsobení širšímu rozsahu průměrů.
  • Nastavení šroubu: Povolte upevňovací šrouby, ručně nastavte polohu sedla válečku a poté šrouby utáhněte. Tato metoda je snadno ovladatelná a vhodná pro dávkové svařování obrobků stejné specifikace.

1.3 Pracovní princip

Umístěte válcový obrobek mezi hnací a vodicí válec. Tření mezi válečky a obrobkem pohání obrobek k otáčení konstantní rychlostí, což umožňuje svařovacímu hořáku provádět kontinuální svařování na obvodových nebo podélných švech obrobku a zajišťuje konzistentní tvorbu svaru. Zařízení je vybaveno systémem regulace rychlosti, který umožňuje nastavení rychlosti otáčení obrobku podle požadavků svařovacího procesu.

2. Aplikační případy

Aplikační průmysl Typické obrobky Požadavky na konfiguraci zařízení Aplikační efekty
Výroba větrné energie Trubky větrných věží, příruby Odolný nastavitelný svařovací rotátor s vodicím šroubem, kompatibilní s průměry 2–5 m Rovnoměrnost svaru se zlepšila o 30 %, účinnost svařování se zvýšila o 25 %, což splňuje vysoké standardy spolehlivosti odvětví větrné energie
Tlakové nádoby Zásobníky vzduchu, reakční kotle Protiskluzový nastavitelný svařovací rotátor s omezovači posuvu obrobku Vyřešen problém svařovací deformace tenkostěnných válců, s mírou kvalifikace svaru 99,8 %
Petrochemický průmysl Přenosové potrubí, skladovací nádrže Nastavitelný svařovací rotátor odolný proti výbuchu, vhodný do hořlavých a výbušných prostředí V souladu s bezpečnostními specifikacemi chemického průmyslu, realizující automatizované svařování obvodových švů velkých skladovacích nádrží
Společnost Wuxi WeldNice Heavy Industry Technology Co., Ltd. může poskytnout přizpůsobená řešení s nastavitelným svařovacím rotátorem pro výše uvedené průmyslové potřeby. V kombinaci s 12–13měsíční záruční dobou a bezplatnými službami výměny dílů pomáhá společnost zákazníkům snížit pozdější náklady na údržbu.

3. Porovnání typů produktu

Nastavitelné svařovací rotátory se dělí hlavně na typy s nastavitelným vodicím šroubem a typy s nastavitelným šroubem, přičemž konkrétní srovnání parametrů je následující:
Srovnávací rozměr Nastavitelný svařovací rotátor s vodicím šroubem Nastavitelný šroubový svařovací rotátor
Přesnost nastavení ±5 mm, umožňující přesné jemné doladění rozteče ±15 mm, s nízkou přesností ručního nastavení
Kompatibilní průměr obrobku 0,5–6 m, široký rozsah použití 1–4m, vhodné pro sériovou výrobu pevných specifikací
Obtížnost operace Střední, vyžadující k seřízení otáčení ručního kola Jednoduché, s ručním tlačením a vytahováním válečkového sedla
Aplikační scénáře Svařování víceúčelových, malosériových obrobků Svařování jednoúčelových, velkosériových obrobků
Cenové rozpětí Střední až vyšší konec Ekonomický

4. Pokyny pro údržbu

Chcete-li prodloužit životnost nastavitelného svařovacího rotátoru a zajistit stabilní provoz zařízení, je třeba dodržovat následující specifikace údržby:
  1. Denní údržba
    • Před každým použitím zkontrolujte povrch válce, zda není opotřebený a prasklý, a očistěte válečky od rozstřiků a olejových skvrn;
    • Zkontrolujte pružnost seřizovacích vodicích šroubů a pravidelně je promazávejte (jednou měsíčně);
    • Ujistěte se, že spojení mezi hnacím motorem a redukční převodovkou je pevné a bez abnormálního hluku.
  2. Pravidelná údržba
    • Čtvrtletně kontrolujte výkon izolace motoru a otestujte, zda systém regulace otáček funguje správně;
    • Demontujte a vyčistěte válečková ložiska každých šest měsíců a vyměňte mazivo;
    • Každý rok provádějte testy detekce defektů na nosné konstrukci zařízení, abyste zkontrolovali únavové poškození svarů a spojovacích dílů.
  3. Odstraňování problémů
    • Pokud se obrobek otáčí se vzpříčením, zkontrolujte, zda rozteč válců odpovídá průměru obrobku, případně odstraňte nečistoty na kontaktní ploše mezi válci a obrobkem;
    • Pokud hnací strana nemá žádný výstupní výkon, proveďte odstraňování problémů s napájením motoru, spínači a součástmi převodovky redukční převodovky.
Společnost Wuxi WeldNice Heavy Industry Technology Co., Ltd. poskytuje profesionální poprodejní pokyny pro údržbu. Zákazníci mohou kontaktovat technický tým pro individuální řešení problémů a využívat bezplatné služby výměny dílů během záruční doby.

5. Často kladené otázky (FAQ)

  1. Otázka: Jaká je maximální nosnost nastavitelného svařovacího rotátoru?
    A: Nosnost zařízení lze přizpůsobit podle požadavků zákazníka. Rozsah nosnosti běžných modelů je 5–100 tun. Společnost Wuxi WeldNice Heavy Industry Technology Co., Ltd. může poskytnout těžká zákaznická řešení s maximální nosností 200 tun pro splnění potřeb svařování velkých skladovacích nádrží, větrných věží a dalších obrobků.
  2. Otázka: Lze nastavitelný svařovací rotátor přizpůsobit nestandardním válcovým obrobkům?
    A: Konvenční zařízení je vhodné pro běžné válcové obrobky. Pokud má obrobek kuželovitou nebo speciální tvarovanou strukturu, lze speciální válečky a nastavovací mechanismy přizpůsobit prostřednictvím služeb ODM. Tým R&D společnosti může provádět cílený návrh podle výkresů obrobku.
  3. Otázka: Jak řešit poruchy zařízení během záruční doby?
    Odpověď: Společnost poskytuje záruční dobu 12–13 měsíců. Pokud dojde k poruše zařízení kvůli problémům s kvalitou během záruční doby, mohou zákazníci přímo kontaktovat poprodejní tým. Poskytneme bezplatné služby výměny dílů, zajistíme technický personál, který provede instalaci a uvedení do provozu na dálku, a v případě potřeby zajistíme služby na místě.
  4. Otázka: Jaké podmínky jsou vyžadovány pro instalaci nastavitelného svařovacího rotátoru?
    A: Zařízení by mělo být instalováno na rovné cementové podlaze s dostatečným prostorem vyhrazeným pro otáčení obrobku; hnací konec musí být připojen k průmyslovému zdroji 380V; okolí zařízení by mělo být větrané a suché, mimo dosah hořlavých a výbušných materiálů.
