Nosné ocelové rámy v komerčních a průmyslových budovách závisí na jedné sekci více než na kterékoli jiné: na H nosníku. Ve stavebnictví je nosník H za tepla válcovaný profil z konstrukční oceli, jehož průřez vypadá jako velké H, se dvěma širokými rovnoběžnými pásnicemi spojenými jedinou svislou stojinou. Stavitelé a výrobci si jej vybírají, protože nabízí lepší poměr pevnosti k hmotnosti než většina ostatních válcovaných tvarů, překonává delší vzdálenosti s menším počtem sloupů a vytváří rovné povrchy, které usnadňují šroubové a svařované spoje. Tato příručka vysvětluje, co zahrnuje konstrukce H nosníku, jak se H nosníky porovnávají s I nosníky, jaké standardní velikosti specifikovat a proč kvalita svařování řídí konečný výsledek.
Co je to H paprsek ve stavebnictví?
Nosník H je širokopřírubový ocelový profil s rovnoběžnými plochami přírub, což z něj činí nejuniverzálnější válcovaný profil pro sloupy, nosníky, vyztužené rámy a přenosové nosníky v ocelových konstrukcích.
Tři části definují průřez: svislá stěna odolává smykovým silám, dvě vodorovné pásnice odolávají ohybu a poloměry zaoblení vyhlazují přechod mezi stěnou a pásnicí, aby se snížila koncentrace napětí. Označení se liší podle normy: metrické H profily jsou psány jako H 400 x 200, severoamerické tvary se širokými přírubami jako W12x26 a evropské profily jako HEA, HEB nebo HEM.
H nosníky se na staveniště dostávají dvěma cestami. Malé a střední profily jsou v ocelárně válcovány za tepla z jednoho kusu. Větší nebo nestandardní profily, typicky nad H 400, jsou sestaveny svařením tří desek dohromady do svařeného H nosníku. Tato druhá cesta přeměňuje jednoduchý nákup materiálu na řízenou svařovací operaci, a proto je při konstrukci nosníku H důležitá schopnost výroby stejně jako kvalita oceli.
Proč konstrukce z nosníku H dominuje ocelovému rámu
H nosníky dominují moderním ocelovým rámům, protože přenášejí větší zatížení na kilogram oceli, odolávají ohybu v obou směrech a spojují se rychleji než kanály, úhly nebo I-profily podobné hmotnosti.
- Poměr pevnosti k hmotnosti: široké příruby umísťují materiál daleko od neutrální osy, takže standardní profil H 300 x 300 poskytuje modul průřezu zhruba 1 400 cm³ při přibližně 95 kg na metr.
- Dlouhá rozpětí: Nosníky typu H mají obvykle rozpětí 6 až 12 m v podlahových systémech a dosahují 15 až 30 m při použití jako překládací nosníky nebo portálové krokve.
- Obousměrná odolnost v ohybu: hloubka a šířka jsou podobné, takže sekce odolává bočnímu a axiálnímu zatížení bez dodatečného vyztužení.
- Jednodušší připojení: paralelní příruby přijímají koncové desky, základní desky a spoje nosníků bez kuželových podložek.
- Místní dostupnost: běžné velikosti jsou skladem u obchodníků s ocelí po celém světě, zatímco speciální profily lze svařit na zakázku.
H Beam vs I Beam: Co specifikovat
Použijte H nosník pro sloupy, silně zatížené nosníky a momentové rámy; nosník I zvolte pouze pro málo zatížené prvky s krátkým rozpětím, kde jsou přijatelné zkosené příruby a nižší hmotnost.
Rozdíl je geometrický. Nosník H má široké pásnice vzájemně rovnoběžné a téměř stejnou tloušťku jako stojina, zatímco nosník I tvaru S má pásnice užší se šikmými vnitřními plochami. Paralelní příruba nosníku H umožňuje přímé uložení, pevné šroubování a svařování s plným průvarem; zkosená příruba nosníku I soustřeďuje spojovací napětí a obvykle potřebuje podložky nebo podložky.
| Majetek | H Beam | I Beam (tvar S) |
|---|---|---|
| Tvar průřezu | Velké H, paralelní příruby | Velké I, kuželové příruby |
| Šířka příruby | Široký a plochý | Úzké a zevnitř šikmé |
| Hmotnost pro stejnou výšku nosníku | Těžší | Zapalovač |
| Kapacita ohybu | Vysoká v obou osách | Vysoké pouze kolem jedné osy |
| Snaha o připojení | Přímé šroubování nebo svařování | Potřebné podložky nebo speciální podložky |
| Typický rozsah rozpětí | 6 až 30 m a více | Do vzdálenosti cca 10 až 15 m |
| Typické použití | Sloupy, přenosové nosníky, portálové rámy, výškové rámy | Mostní nosníky, jeřábové nosníky, lehké podlahové nosníky |
Standardní velikosti paprsků H a jak je číst
Přečtěte si označení nosníku H jako jmenovitá výška x šířka pásnice x tloušťka stojiny x tloušťka pásnice, například H 400 x 200 x 8 x 13 mm, a vždy potvrďte, kterou normu rozměry dodržují, protože GB/T 11263, JIS G3192, EN 10034 a ASTM A6 používají různé toleranční a klasifikační systémy.
| Označení | Tloušťka pásu (mm) | Šířka příruby x thickness (mm) | Typické použití |
|---|---|---|---|
| H 100 x 100 | 6 | 100 x 8 | Mezipatro, lehké sloupkové ztužení |
| H 150 x 150 | 7 | 150 x 10 | Portálové krokve, nízkopodlažní sloupy |
| H 200 x 200 | 8 | 200 x 12 | Standardní nosníky a sloupy v nízkopodlažních budovách |
| H 300 x 300 | 10 | 300 x 15 | Středové sloupy, přenosové nosníky |
| H 400 x 400 | 13 | 400 x 21 | Výškové sloupy, silně zatížené nosníky |
| H 400 x 200 zastavěná | 8 | 200 x 13 | Svařované nosníky, nosníky jeřábové dráhy |
U podlahového nosníku běžné pravidlo provozuschopnosti udržuje průhyb při zatížení pod rozpětím/360 (L/360). Metoda výběru je vždy stejná: vypočítat požadovaný modul průřezu, vybrat zkušební průřez ze standardních tabulek, zkontrolovat průhyb a smyk a poté potvrdit, že poměr šířky a tloušťky pásnice a stojiny zůstává v kompaktní nebo polokompaktní třídě, takže místní vyboulení nesnižuje kapacitu.
Typické aplikace v konstrukci H nosníků
H nosníky nesou kostru většiny nebytových ocelových budov, od jednopodlažních portálových přístřešků až po výškové věže, mostovky a konstrukce těžkých průmyslových závodů.
- Stavební skelety: sloupy a nosníky ve středních a výškových konstrukcích s vyztuženým nebo momentově odolným rámováním.
- Průmyslové stavby: portálové rámy a jeřábové stavby se světlými rozpony 18 až 36 m.
- Mosty: hlavní nosníky, příčné nosníky a podpěry chodníků pro pěší.
- Základy: H-piloty zaražené do skalního podloží pro hlubinné základy a námořní stavby.
- Energetické a zpracovatelské závody: potrubní stojany, platformy zařízení a vnitřní platformy větrných věží.
- Mezipatra a zařízení: sekundární nosníky podpírající betonové desky nebo rošty.
Úvahy o svařování, které rozhodují o životnosti rámu H Beam
Nejrizikovější operace v konstrukci nosníku H jsou podélné svary mezi pásem a přírubou na montovaných sekcích a spoje s plným prostupem vyrobené na místě. Vadné svary vytvářejí trhliny a deformace dlouho předtím, než nosník dosáhne svého návrhového zatížení, takže kvalita svaru je skutečným určujícím faktorem životnosti rámu.

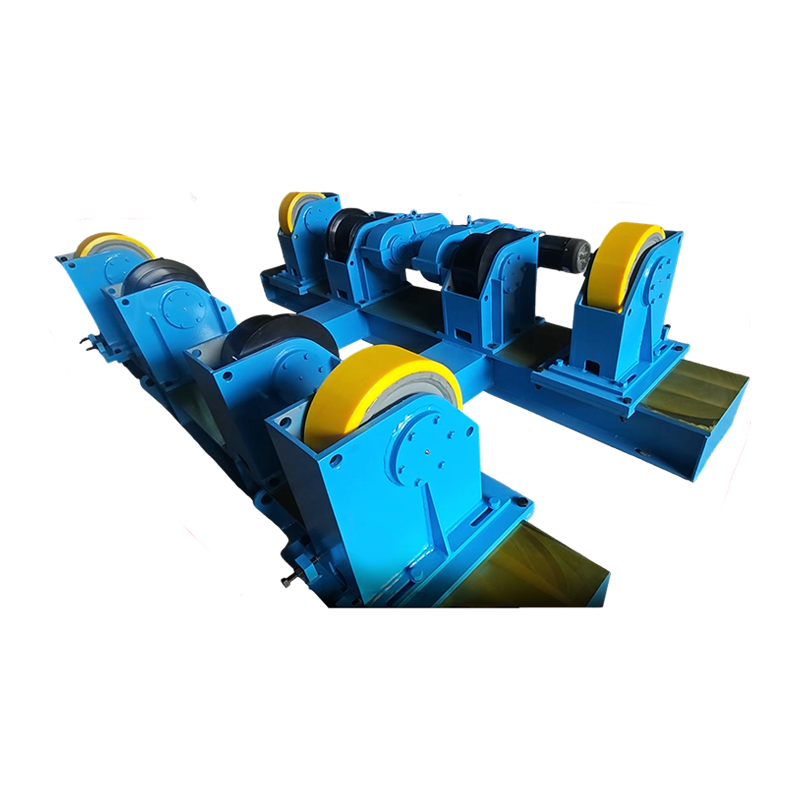

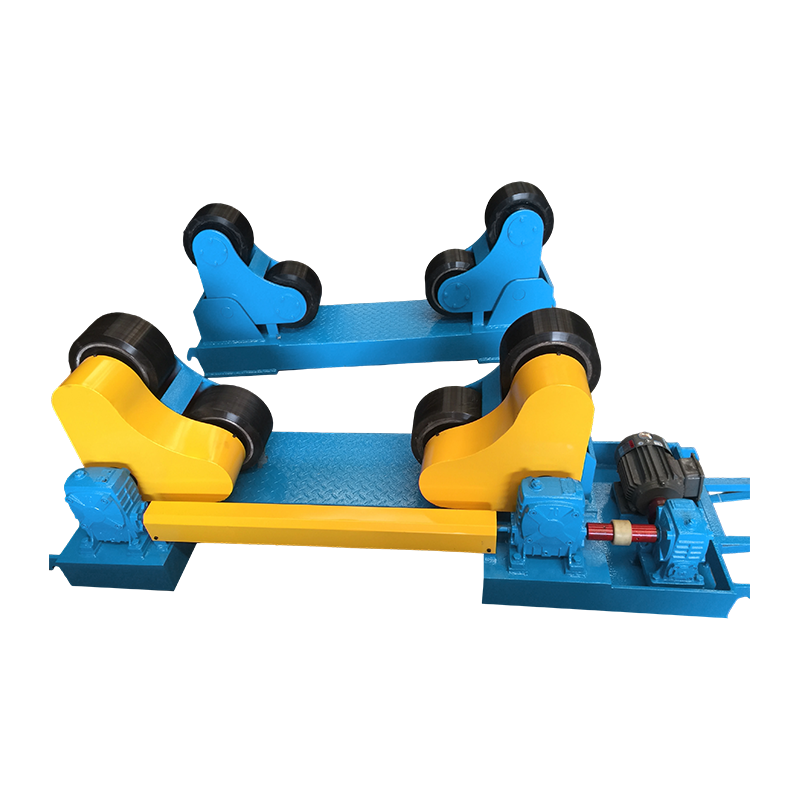

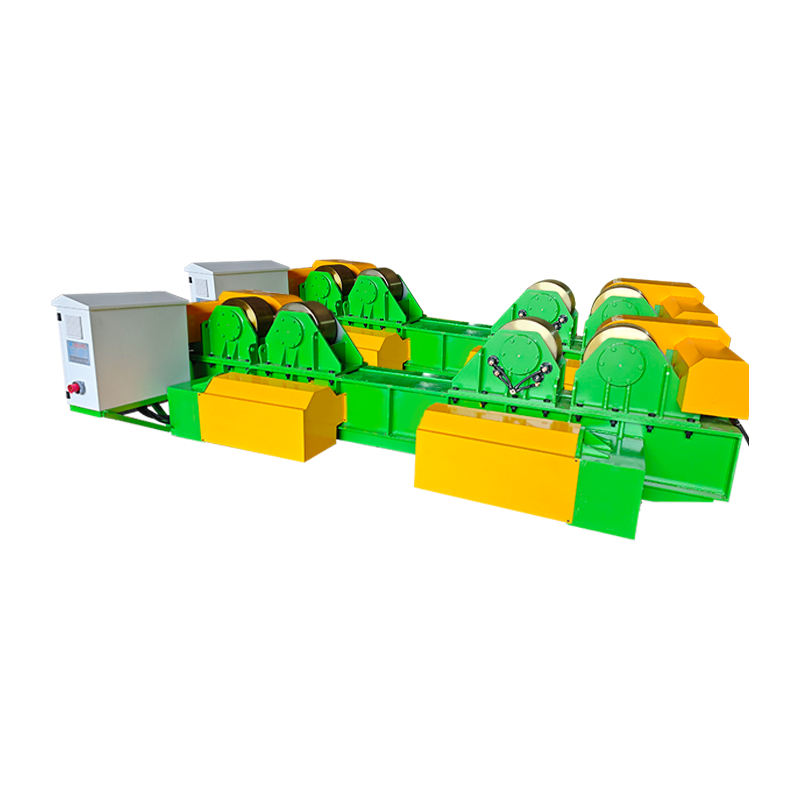

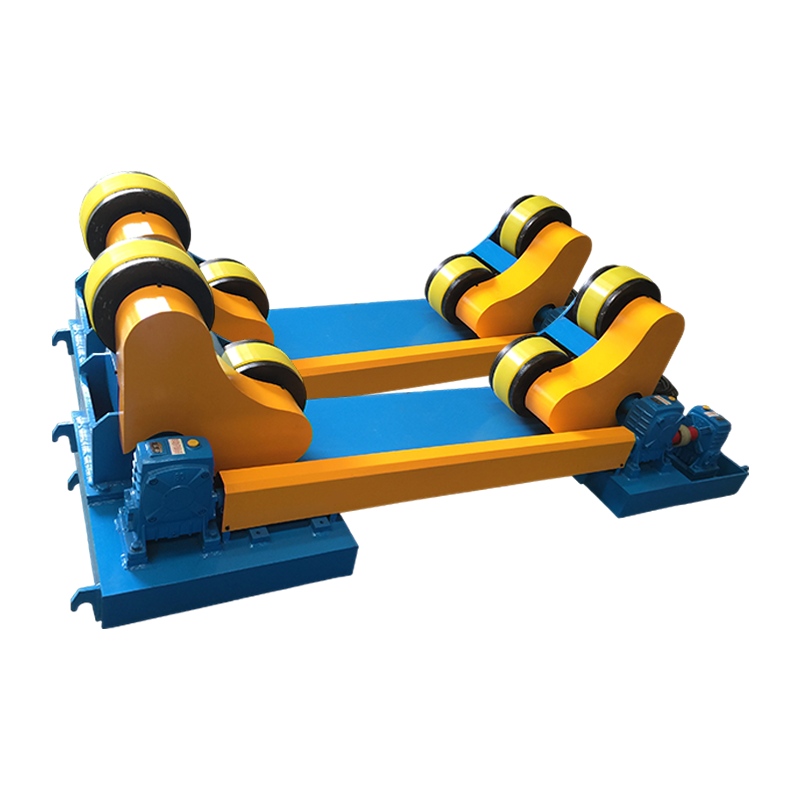

Svařovaný svařovaný H nosník potřebuje čtyři souvislé koutové svary, dva na každé straně stojiny. Svařování pod tavidlem (SAW) je standardní proces, protože poskytuje vysoký nános, nízký obsah vodíku a žádné rozstřiky na rovném souvislém švu. Typické výrobní nastavení používá a sloup pro svařování pod tavidlem který se pohybuje po celé délce paprsku, zatímco paprsek je podepřen na poháněných válečkových stojanech.

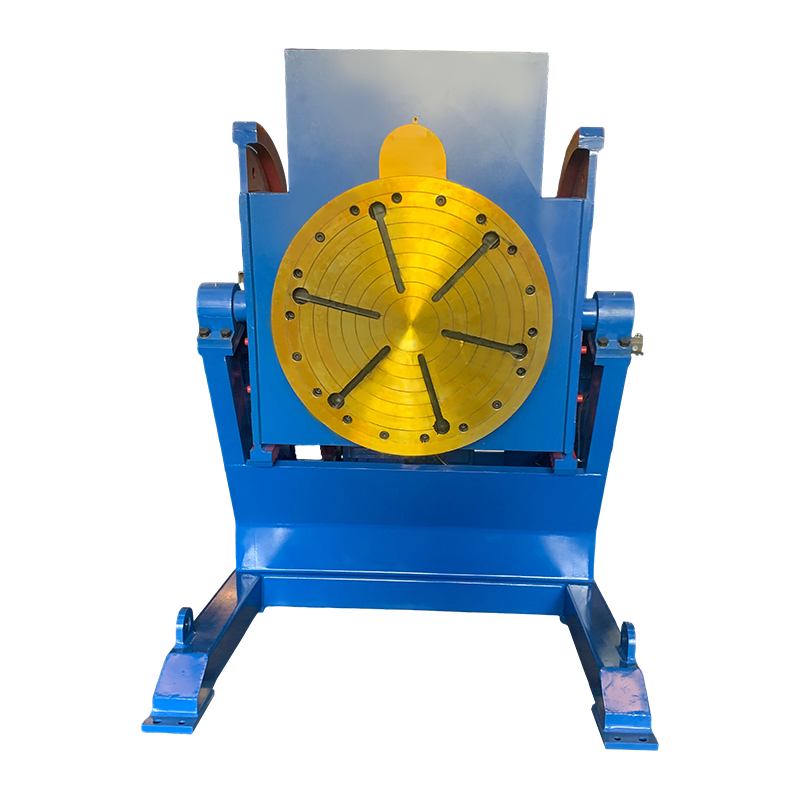

SAW Column & Boom Manufacturers, Company Wuxi WeldNice Heavy Industry Technology Co., Ltd je čínský výrobce a společnost SAW Column & Boom, podpora přizpůsobení, kompa... Zobrazit produkt → Fit-up řídí výsledek svaru. Mezera mezi stěnou a přírubou by měla být před SAW udržována na 1 mm nebo méně; větší mezery způsobují propálení, neúplné spojení a nadměrné vyztužení. U menších sestav otáčením součásti umístěte každý svar do ploché polohy pomocí a naklápěcí svařovací polohovadlo snižuje defekty a dramaticky zlepšuje rychlost depozice.
Dodavatelé polohovacích polohovačů 1,5T naklápěcího svařování, továrna OEM/ODM – Wuxi WeldNice Heavy In Wuxi WeldNice Heavy Industry Technology Co., Ltd je Čína dodavateli polohovacích polohovačů pro svařování náklonů 1,5T a továrna OEM/ODM, 1,5T Tilt Weldi... Zobrazit produkt → Kontrola zkreslení je stejně důležitá. Standardními protiopatřeními jsou vyvážená svarová sekvence, upnutí přírub k pásu před svařováním, ustupování dlouhých švů a umožnění ochlazení paprsku mezi průchody. Na místě spoje sloupů a spoje nosníků používají plně pronikající tupé svary s nosnými tyčemi; oceli s uhlíkovým ekvivalentem nad zhruba 0,42, jako je S355JR nebo Q355B v tlustých úsecích, vyžadují předehřev na 75 až 100 stupňů C a interpass kontrolu teploty. Ultrazvuková nebo magnetická kontrola částic by měla následovat po každém spojovém svaru.
Pohyb směrem k automatizované svařování při výrobě konstrukcí není jen o rychlosti. Automatizované systémy čtou šev, udržují konstantní úhel hořáku a zaznamenávají parametry svařování, což dává opakovatelnost, kterou ruční svařování nemůže zaručit na spojích dlouhých osm až dvanáct metrů.
Nakonec chraňte hotový rám: otryskejte na stupeň přípravy povrchu Sa 2,5, naneste základní nátěr bohatý na zinek a poskytněte protipožární ochranu, obvykle intumescentní nátěr nebo desku, aby byla splněna požadovaná doba požární odolnosti stavebního zákona.
Kontrolní seznam nákupu H Beam
Kupte si H nosníky podle zdokumentované třídy, standardu a certifikátu frézy a zkontrolujte dodané tolerance, než přijmete dávku.
- Před výběrem řezu definujte rozhodující zatěžovací stav a mez průhybu; pravidlo rozpětí/360 pro podlahy a rozpětí/240 pro střešní prvky jsou běžnými výchozími body.
- Preferujte skladovou velikost. Nestandardní velikosti znamenají minima, delší dodací lhůty a vyšší ceny.
- Potvrďte jakost oceli a její ekvivalent napříč normami, například S355JR, Q355B nebo ASTM A992, a ujistěte se, že přídavný kov odpovídá pevnosti obecného kovu.
- Vyžádejte si certifikát o zkoušce frézy a zkontrolujte mez kluzu, pevnost v tahu a uhlíkový ekvivalent. Uhlíkový ekvivalent vyšší než asi 0,45 až 0,50 si vynutí kvalifikovaný postup svařování s předehřátím.
- Zkontrolujte valivé tolerance při dodání: pravoúhlost příruby, přímost pásu a prohnutí. Typické meze přijatelnosti jsou 1 až 2 mm na metr délky.
- Svařovací práce naplánujte s výrobcem: naklápěcí polohovadlo nebo sloupový výložník šetří hodiny na tunu svařovaného H nosníku ve srovnání s ručním svařováním v nevhodných polohách.
Časté dotazy o konstrukci nosníku H
Jaký je hlavní rozdíl mezi paprskem H a paprskem I?
Nosník H má široké rovnoběžné příruby a nese ohyb v obou směrech, zatímco nosník I má zkosené příruby, váží méně a je určen hlavně pro ohýbání kolem jedné osy. Použijte H průřezy pro sloupy a silně zatížené nosníky.
Jak daleko se může nosník H překlenout bez mezilehlé podpory?
Typický podlahový nosník má rozpětí 6 až 12 m; překládací nosníky a portálové krokve dosahují 15 až 30 m. Větší pole jsou možná u hlubších profilů nebo vazníků, ale modul průřezu, mez průhybu a únosnost ve smyku je nutné vždy zkontrolovat výpočtem.
Mohou být nosníky H použity v bytové výstavbě?
Ano. Menší sekce jako H 100 až H 200 se používají jako sloupy v suterénech, překlady nad širokými garážovými otvory a nosníky, které podpírají podlahy nebo střešní plochy, kde zdivo nebo dřevo nemůže překlenout mezeru.
Potřebují nosníky H protipožární ochranu?
Ve většině stavebních zákonů ano. Ocel je chráněna intumescentní barvou, deskou nebo betonovým obalem, aby se dosáhlo požadované požární odolnosti, běžně 60 až 120 minut, protože holá ocel ztrácí rychle nad 500 °C pevnost.
Proč jsou některé H nosníky vytvořeny svařováním namísto válcování?
Protože válcovny válcovají pouze omezený rozsah velikostí. Pokud návrh potřebuje H 600 x 300 se speciální tloušťkou stojiny, výrobce svaří tři plechy do namontovaného profilu. Kvalita svařování, kontrola zkreslení a kontrola se pak stávají kritickými, a to je fáze, kde správné vybavení dělá měřitelný rozdíl.
Sečteno a podtrženo: Konstrukce nosníku H přináší nejnižší náklady na instalaci u většiny budov s ocelovou konstrukcí, pokud je sekce správně specifikována a svařování je řízeno od prvního připevňování až po konečný spoj. Vyberte skladovanou velikost, ověřte jakost a uhlíkový ekvivalent a poskytněte výrobci vybavení, které udržuje ploché svary a malé deformace. Nejúspornější nosník není ten s nejnižší cenou za tunu; je to ta, která jde dohromady s nejmenším počtem problémů. Pokud nastavujete nebo upgradujete svařovací linku s paprskem H, přečtěte si, jak je to vyhrazeno výrobce svařovací techniky polohuje, otáčí a vyrovnává obrobek, protože manipulační zařízení často rozhoduje o kvalitě svaru ještě před zapnutím hořáku.
